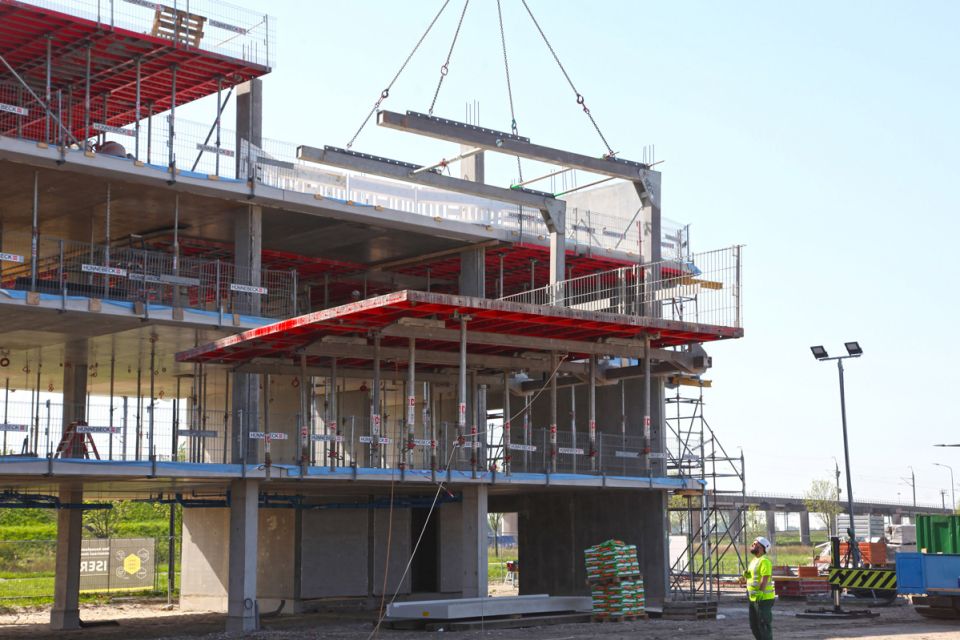

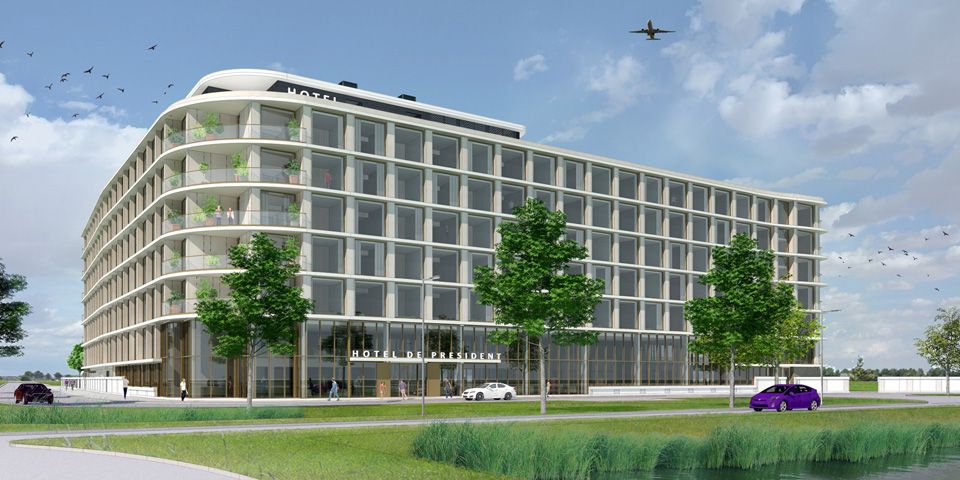

TAFELBEKISTING HOTEL DE PRESIDENT VERPLAATST MET GEKOPPELDE TAFELHAAK In Hoofddorp wordt de laatste hand gelegd aan een nieuw hotel, De President. Voor de ruwbouw, met grotendeels vlakke vloeren en kolommen, is gebruikgemaakt van een tafelbekisting. Dankzij het combineren van twee hijshaken, kon 50% op de hijsbewegingen worden bespaard. Slim hijsen tafelbekisting H et hotel bevindt zich op bedrijventerrein De president aan de rand van Hoofd- dorp. De contouren van het gebouw, in de vorm van een L, volgt de bochten van het omliggende openbare gebied (?g. 2). Het gebouw heeft zes bouwlagen met een totaaloppervlakte van circa 13.000 m 2 . Naast de ruim 300 hotelkamers omvat het hotel onder meer een lobby, ontbijtzaal, bar, keukens, ver- gaderruimten, ?tnessruimte en amusements- ruimte. In het centrale deel van de plattegrond, in de hoek van de L, bevindt zich de centrale entree met een lift. Aan het uiteinde van beide vleugels is een trappenhuis voorzien. Op de eer- ste twee lagen laag bevinden zich diverse vides. DRAAGCONSTRUCTIE Het gebouw is opgedeeld in drie bouwdelen (?g. 3). De draagconstructie bestaat groten- deels uit in het werk gestorte vlakke beton- vloeren, prefab kolommen en prefab wanden voor de kernen. De toepassing van volledige in het werk gestorte vloeren is tegenwoordig best uitzonderlijk voor dit type gebouwen. De keuze had te maken met de grote hoeveelheid installaties in de vloer en het feit dat er geen balken of versterkte stroken nodig zijn, wat goed paste bij de ontwerpuitgangspunten. Als bekistingsysteem voor de vloeren is geko- zen voor een tafelbekisting. Ten opzichte van 4 VAKBLAD 3 2025 Auteurs Jan de Jongh, Hünnebeck - Jacques Linssen, Betoniek / Aeneas Media PROJECTGEGEVENS Project: Hotel De President Opdrachtgever: HotPres Vastgoed B.V. Aannemer: Vink+Veenman Ruwbouw: Stecon Bekistingsleverancier: Hünnebeck Architect: Trae Architect Constructeur: Broersma Ingenieurs Oplevering: zomer 2025 1 Tafelbekisting wordt gehesen in dubbele hijshaak (foto: Hünnebeck) BV 3-2025_De President.indd 4BV 3-2025_De President.indd 4 05-09-2025 12:4305-09-2025 12:43 een paneelbekisting zijn voor dit systeem min- der handelingen nodig en kan de bouwtijd wor- den verkort. Bovendien leende de plattegrond zich hier goed voor, dankzij de kolomstructuur en de stramienmaten die goed aansluiten op de afmetingen van de bekisting. TAFELBEKISTING Een tafelbekisting is een systeembekisting voor vloeren die bestaat uit een relatief groot paneel dat wordt ondersteund door staanders en al dan niet is voorzien van een omloopstei- ger. De tafels worden veelal met een kraan op de gewenste positie geplaatst. Voor de ruwbouw van De President is het systeem Topmax van Hünnebeck toegepast. Elementen zijn beschikbaar in een lengte van 5,4!m lang en een breedte van 1,80 of 2,40 m. De bekisting is opgebouwd uit een paneel bestaande uit een stalen frame met daarop een kunststof bekistingsplaat, met stalen randen rondom (?g. 4). Aan de onderzijde van het frame zijn vier kop- pen bevestigd waarin evenzoveel schroef- stempels worden bevestigd. Deze kop is aan het frame geborgd met twee wiggen (foto 5). Het systeem is berekend op een maximale vloerdikte van 500 mm. INZET TAFELBEKISTING DE PRESIDENT De opbouw van De President leende zich zoals gezegd goed voor inzet van een tafelbekisting (foto 6). In langsrichting bedraagt de stramien- maat 7,20 m, in breedterichting zijn er twee overspanningen van circa 5,70 m en 7,80 m. Al met al een ?inke, dubbele overspanning en dat bij een vloerdikte van (slechts) 270 mm, 2 Impressie hotel De President (beeld: Trae Architect) 3 L-vormige plattegrond en drie bouwdelen (bron: Hünnebeck) 5 Kop tafelbekisting waarin schroefstempels worden aangebracht (foto: Hünnebeck) 5 VAKBLAD 3 2025 4 Isometrische weergave tafelbekisting (bron: Hünnebeck) BV 3-2025_De President.indd 5BV 3-2025_De President.indd 5 05-09-2025 12:4305-09-2025 12:43 ruimschoots onder de maximale dikte voor het bekistingsysteem (500 mm). Tussen de kolommen, in lengterichting van het gebouw, zijn er drie aan elkaar gekoppelde panelen (tafels) toegepast, van 2,40 ? 1,80 ? 2,40 m breed (?g. 7). Zo ontstond een samen- gesteld bekistingselement van 6,6 x 5,40 m 2 . Van deze elementen zijn er in dwarsrichting van het gebouw drie achter elkaar geplaatst. De koppeling van de tafels in beide richtingen is gerealiseerd met bouten in daarvoor bedoelde gaten het stalen frame. Aan beide uiteinden in dwarsrichting is een schoor bevestigd, ten behoeve van de stabili- teit (?g. 7). Afwijkende posities Ter plaatse van de kolommen bleef in dwars- richting een strook van 600 mm over. Deze werd uitgevuld met betonplex op baddinghout. Dit baddinghout is aan de tafelbekisting opge- legd in stalen pro?elen, die zijn gekoppeld aan het frame van de bekisting (?g. 8). Op de afwijkende delen, onder meer ter plaatse van de kernen, is een afwijkend paneelbekis- tingsysteem toegepast (Topec). Dit systeem kent kleinere panelen die bestaan uit een alumi- nium frame met daarop ook weer een kunststof plaat. De elementen zijn aanzienlijk lichter en daardoor met de hand te verwerken. Vides Zoals eerder aangegeven bevonden zich op de onderste twee lagen enkele vides. De stan- daard onderstempeling was hier niet toepas- baar. De belastingen zouden in combinatie met de kniklengte te groot worden. In plaats daar- van is een aluminium systeem toegepast, dat grotere belastingen over groter lengtes aan- kan (type Gass) (?g. 9 en foto 10). DETAILLERING BEKISTING Ten behoeve van de bescherming van de kunststof contactbekisting steekt de stalen rand rondom 1 mm uit. Het niveauverschil kan met stucwerk worden weggewerkt. Spijkers in de contactbekisting, nodig voor bijvoorbeeld het aanbrengen van sparingen, kunnen na het verwijderen kleine beschadiging achterlaten, 7 Bovenaanzicht en zijaanzichten inzet tafelbekisting (bron: Hünnebeck) 6 VAKBLAD 3 2025 6 Tafelbekisting hotel De President (foto: Hünnebeck) BV 3-2025_De President.indd 6BV 3-2025_De President.indd 6 05-09-2025 12:4305-09-2025 12:43 in de vorm van kleine uitstulpinkjes. Ook pop- nagels waarmee de contactbekisting is beves- tigd, kunnen zichtbaar zijn. De aftekeningen die door deze spijkers en popnagels ontstaan kunnen bij het stucen worden weggewerkt. Vanwege de grote overspanning, zeker in rela- tie met de vloerdikte, moest de vloer in langs- richting iets worden opgezet. Daartoe zijn de buitenste twee panelen iets schuin en het mid- delste paneel iets verhoogd (ca. 8 mm) aange- bracht, waardoor een lichte knik ontstaat in de vloer. BE- EN ONTKISTEN Het ontkisten van een tafelbekisting gebeurt (in dit geval bij een sterkte van 25 N/mm2) door onder de bekisting een rijwagen (kar op wielen) te plaatsen, die het gewicht van de bekisting overneemt van de stempels. Hierna kunnen de stempels, in willekeurige volgorde, worden ingedraaid. Zo wordt voorkomen dat de belasting op een van de stempels te groot wordt. Door toepassing van kunststof kan de hoeveel- heid bekistingsolie worden beperkt. Toch kan de bekisting een enkele keer aan het beton blij- ven 'kleven', waardoor die moet worden gehol- pen los te komen. Bij het uitrijden van de bekisting kunnen de stempels, dankzij de scharnierende kop, wor- den weggeklapt. Als alternatief kunnen de stempels ook worden losgekoppeld. Doorgaans worden de vloeren over een of meer lagen herstempeld. Het verwijderen van deze herstempeling moet volgens opgave van de constructeur gebeuren, van binnen naar buiten. Zou eerst de buitenste stempel worden losgedraaid, dan wordt de belasting op de mid- delste stempel zo groot dat die nauwelijks nog te verwijderen is. Bij De President hoefden de vloeren, conform opgave van de constructeur, slechts over één laag te worden herstempeld, met de helft van de stempels (?g. 11). VERPLAATSEN BEKISTING Voor het hijsen van tafelbekistingen wordt doorgaans een tafelhaak toegepast. Dit is een stalen frame ('vork'), met twee liggers aan de onderzijde en een aan de bovenzijde (?g. 12). Met een kraan is de bekisting in het frame op een gecontroleerde manier te verplaatsen. Één tafelhaak kan twee gekoppelde panelen tillen. Als alternatief op die standaardoplos- sing zijn bij De President, waar drie panelen 10 Doorstempeling ter plaatse van vide (foto: Hünnebeck) 8 Stroken boven de kolommen uitgevuld met betonplex (bron: Hünnebeck) 9 Ondersteuning ter plaatse van vides (bron: Hünnebeck) 11 Doorstempeling (bron: Hünnebeck) Er zijn twee tafelhaken gecombineerd, waardoor een element van de drie panelen in één hijsbeweging kon worden verplaatst 7 VAKBLAD 3 2025 BV 3-2025_De President.indd 7BV 3-2025_De President.indd 7 05-09-2025 12:4305-09-2025 12:43 12 Principe enkele hijshaak (bron: Hünnebeck) een geheel vormden, twee tafelhaken gecom- bineerd (foto 1 en 14). Aan de onderzijde zijn de stalen liggers aan elkaar gebout en aan de bovenzijde werden de liggers op afstand gehouden met steigerbuizen, en vastgezet met centerpennen door deze buizen heen. Zo ont- stond een groot frame van circa 3 m hoog en 5,5 m lang, met een gewicht van circa 2 ton. Met deze constructie konden de drie gekop- pelde panelen, met een totale breedte van 6,6!m, in zijn geheel worden verplaatst. Dankzij deze oplossing kon bijna 50% op de hijsbewe- ging worden bespaard. In totaal zijn bij het project één dubbele hijshaak en, voor de afwijkende posities/tafels, één enkele hijshaak gebruikt. De vloer werd in drie delen gestort (bouwdeel A1, A2 en B, zie ?g. 3). Daarbij stond een ver- dieping telkens in zijn geheel in de bekisting (in totaal is 1800 m 2 bekisting gebruikt). De tafels hoefden hierdoor alleen verticaal, van verdie- ping naar verdieping, worden verplaatst. De buitenste twee tafels werden in principe via de betre"ende zijde ge- en verplaatst. De mid- delste van de drie tafels werd met de rijwagen naar een van de zijden gereden. Deels werden 13 Ruwbouw De President in uitvoering (tafelbekisting bevindt zich op vierde bouwlaag) (foto: Hünnebeck) 8 VAKBLAD 3 2025 BV 3-2025_De President.indd 8BV 3-2025_De President.indd 8 05-09-2025 12:4305-09-2025 12:43 Dit artikel is tot stand gekomen in samenwerking met VSB, Ver- eniging van Steiger-, Hoog- werk- en Betonbekistingbedrij- ven, partner van Betoniek. Hünnebeck is lid van VSB. de tafels die zich aan de straatzijde van het gebouw bevonden, via de binnenzijde ge- en verplaatst om overlast aan de straatzijde te beperken. Het hijsgewicht, met de dubbele tafelhaak en de tafelbekisting, bedroeg circa 4 ton. Hiervoor was een extra zware kraan nodig. Te meer omdat deze kraan aan de binnenzijde van het gebouw stond opgesteld en de afstand tot de buitensten behoorlijk kon oplopen. PREFAB BETON Rondom de verdiepingsvloeren bevinden zich prefab betonnen gevelbanden van een kleine 400 mm diep. Deze zijn voorafgaand aan het storten van de vloer geplaatst en fungeerden tevens als randbekisting voor de vloer. Extra aandacht ging uit naar de oplegging van deze 7,2 m lange elementen (ca. 7 ton zwaar) op de tafelbekisting. Om te grote puntlasten op het stalen frame te voorkomen, moest het gewicht met oplegblokjes over een bredere zone wor- den verdeeld dan aanvankelijk was voorzien. Bij de koppeling met de achterliggende vloer (via koudebrugonderbrekingen) moest reke- ning worden gehouden met de knik in die vloer. Zo moesten de elementen aan de onder- zijde deels worden uitgevuld. De randbeveiliging is aan deze prefab panelen bevestigd via klembalusters. Bevestiging op de in het werk gestorte vloer was niet moge- lijk, onder meer vanwege de vliesgevel. TOT SLOT De uitvoering van de ruwbouw is, ondank de strakke planning, soepel verlopen. De ruw- bouw is vlak voor de bouwvak van 2024, een week voor de geplande datum, afgerond. In totaal is de ruwbouw in 24 weken uitgevoerd. Het tafelbekistingssysteem heeft hiermee bewezen ook voor dergelijke utiliteitsbouw- projecten een oplossing te kunnen zijn. Het hotel wordt in de loop van 2025 geopend. 14 Dubbele hijshaak (foto: Hünnebeck) 15 Afbouw hotel De president (foto: Hünnebeck) 9 VAKBLAD 3 2025 BV 3-2025_De President.indd 9BV 3-2025_De President.indd 9 05-09-2025 12:4305-09-2025 12:43
