Nieuw toetsingshulpmiddel voor staalvezelbeton

6 november 2018

Het COBc-heeft een hulpmiddel ontwikkeld voor het toetsen van constructies met staalvezelbeton (SVB). Het eerste exemplaar werd gepresenteerd tijdens de COBc-dag op 1 november in Rotterdam.

Goede, eenduidige regelgeving voor met staalvezels gewapend beton ontbreekt in Nederland. Dat terwijl dit beton in de praktijk wel regelmatig wordt toegepast, met name in funderingsconstructies in woningbouw. Door het gebrek aan regelgeving stuit het Bouwtoezicht bij het beoordelen en goedkeuren vaak op problemen.

Bestaande richtlijnen

Belangrijke richtlijn is CUR-Aanbeveling 111 “Staalvezelbeton bedrijfsvloeren op palen – dimensionering en uitvoering”. Maar deze aanbeveling is in feite niet bedoeld voor funderingsconstructies. Omdat Bouwtoezicht wel graag mee wil werken aan innovaties, heeft COBc (Centraal Overleg Bouwconstructies) het initiatief genomen voor een toetsingshulpmiddel.
Naast de CUR-Aanbeveling 111 is Model Code 2010 een belangrijke basis voor het hulpmiddel. In deze Model Code, die een belangrijk uitgangspunt is bij het opstellen van de toekomstige Eurocode, neemt staalvezelbeton een prominente plaats in.

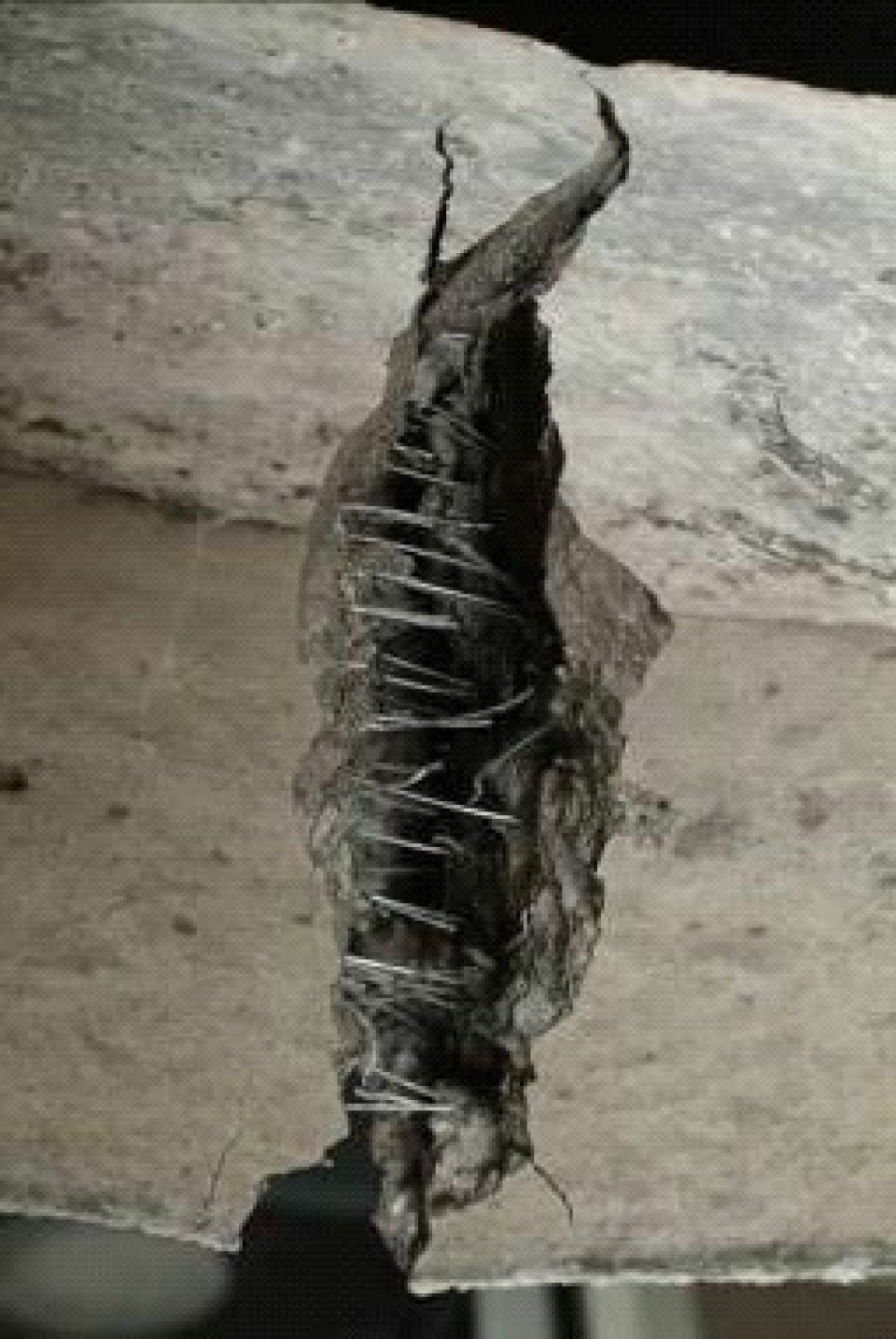

Nascheurgedrag

Een belangrijk aspect van SVB is het nascheurgedrag. Dit wordt gemodelleerd met een aangepaste trekspanning-rekrelatie. De basis voor deze relatie zijn de uitkomsten van buigproeven op balkjes. Hierbij wordt de toename gemeten van de opening in een zaagsnede ter hoogte van de onderzijde van een balkje, de zogenoemde CMOD (crack mouth opening displacement). Dit resulteert in een kracht-scheuropeningrelatie die moeten worden omgerekend tot een spanning-rekrelatie. Door dit voor twee karakteristieke scheuropeningen te doen, wordt een voor het materiaal representatieve trekspanning-rekrelatie verkregen.

De gekozen aanpak is aan de fib Model Code 2010 ontleend. Er is wel voor gekozen de spanning-rekrelatie uit Model Code 2010 te vereenvoudigen. Dit maakt de tekst van de richtlijn korter en sneller te doorgronden maar leidt wel tot een voldoende nauwkeurige weergave van het werkelijke gedrag.

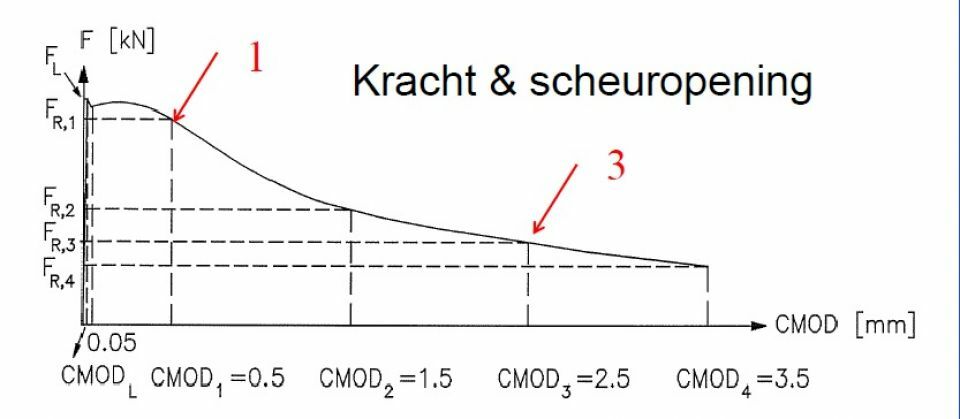

Kracht versus scheuropening

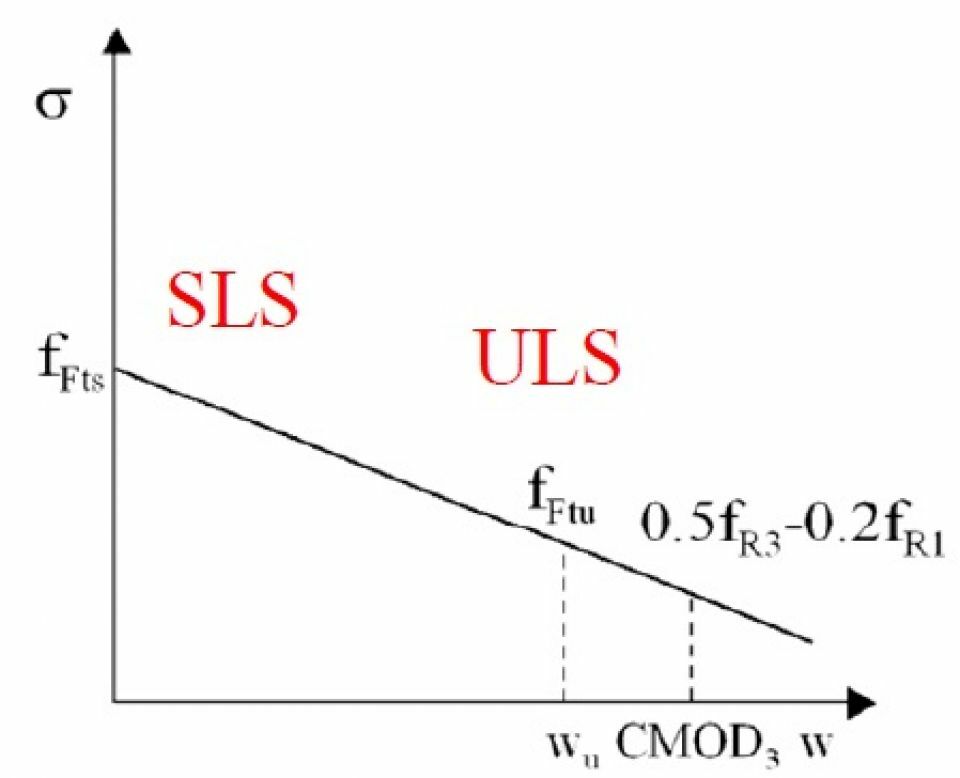

Spanning versus rek

Opbouw

Het hulpmiddel is op een vergelijkbare manier opgebouwd als de Eurocode 2 (NEN-EN 1991-1). Bij de relevante artikelen uit die norm is een toevoeging opgenomen. Het document sluit af met enkele praktijkadviezen voor de uitvoering van staalvezelbeton in funderingen.

Beschikbaarheid

Het toetsingshulpmiddel werd geïntroduceerd op de COBc-dag op 1 november in de Arminiuskerk door René Braam (Adviesbureau Hageman) en Christiaan Veenink (Constabiel). Het document is gratis beschikbaar op de website van COBc. Het eerste exemplaar is officieel overhandigd door Joop van Leeuwen, voorzitter van het COBc aan Anne Hoekstra van Bekaert (foto).

Deelnemers

Aan het opstellen van dit Toetsingshulpmiddel hebben deelgenomen: Anne Hoekstra, Bart Wight, Christiaan Veenink, René Braam (rapporteur), Marco Labeur (voorzitter), Mohammed Al Saadi, Aïda Jusufagic, Ron Kerp (secretaris) en Jos Vermeeren (corresponderend lid).
